上海吉邁閥門制造有限公司主要生產≦Q941F、Q941Y 型 PN16~PN63 電動球閥≧也是國內電動閥門生產商之一。公司經營范圍:閥門,管件,流體設備的生產,加工,銷售,管道配件,建筑材料,五金交電,自控設備的銷售,從事貨物及技術的進出口業務!歡迎新老客戶來電,來函,我們將竭誠為您提供滿意的服務!
產品說明
Q941F、Q941Y 型 PN16~PN63 電動球閥:電動驅動、法蘭連接形式、浮動球直通式,閥座密封面材料有氟塑料 (Q941F)、硬質合金 (Q941Y),公稱壓力 PN16~PN63、公稱尺寸 DN15~DN300、適用溫度為 -29~450℃,閥體材料有碳素鋼、不銹鋼和合金鋼。
Q941F、Q941Y 型 PN16~PN63 電動球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式,由 UNIC、PSQ、HQ、DHL等電動執行器(也可根據用戶要求配置其他型號電子式電動執行機構)與超短球閥組成。電動執行機構內置伺服系統,無須另配伺服放大器,輸入 4-20mA 信號及 220V AC 電源即可控制運轉。和普通電動球閥相比具有結構緊湊,體積小,重量輕,閥座與端面法蘭距離近,物料滯留少,密封性能優越等特點。
產品性能參數
Q941F、Q941Y 型 PN16~PN63 電動球閥主要性能參數
型號
|
PN
|
工作壓力 / MPa
|
適用溫度 / ℃
|
適用介質
|
Q941F-16C
|
16
|
1.6
|
≤ 180
|
水、氣、油
|
Q941F-25C
|
25
|
2.5
|
Q941F-40C
|
40
|
4.0
|
Q941Y-16C
|
16
|
1.6
|
≤ 425
|
水、氣、油含顆粒介質
|
Q941Y-25C
|
25
|
2.5
|
Q941Y-40C
|
40
|
4.0
|
Q941F-16P
|
16
|
1.6
|
≤ 180
|
硝酸類
|
Q941F-25P
|
25
|
2.5
|
Q941F-40P
|
40
|
4.0
|
Q941Y-16P
|
16
|
1.6
|
≤ 450
|
水、氣、油含顆粒介質
|
Q941Y-25P
|
25
|
2.5
|
Q941Y-40P
|
40
|
4.0
|
Q941F-16R
|
16
|
1.6
|
≤ 180
|
硝酸類
|
Q941F-25R
|
25
|
2.5
|
Q941F-40R
|
40
|
4.0
|
Q941Y-16R
|
16
|
1.6
|
≤ 450
|
水、氣、油含顆粒介質
|
Q941Y-25R
|
25
|
2.5
|
Q941Y-40R
|
40
|
4.0
|
Q941F-16I
|
16
|
1.6
|
-29~150
|
水、蒸汽、氣體、油品等
|
Q941F-25I
|
25
|
2.5
|
Q941F-40I
|
40
|
4.0
|
Q941F-63I
|
63
|
6.3
|
產品零部件材料
Q941F、Q941Y 型 PN16~PN63 電動球閥零部件材料
型號
|
材料
|
閥體
|
閥桿
|
密封面
|
填料
|
Q941F-16C
|
WCB
|
2Cr13
304
316
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
|
PTFE、增強 PTFE
|
PTFE
|
Q941F-25C
|
Q941F-40C
|
Q941Y-16C
|
金屬堆焊鈷基
|
柔性石墨
|
Q941Y-25C
|
Q941Y-40C
|
Q941F-16P
|
CF8
|
304
|
PTFE、增強 PTFE
|
PTFE
|
Q941F-25P
|
Q941F-40P
|
Q941Y-16P
|
金屬堆焊鈷基
|
柔性石墨
|
Q941Y-25P
|
Q941Y-40P
|
Q941F-16R
|
CF8M
|
316
|
PTFE、增強 PTFE
|
PTFE
|
Q941F-25R
|
Q941F-40R
|
Q941Y-16R
|
金屬堆焊鈷基
|
柔性石墨
|
Q941Y-25R
|
Q941Y-40R
|
Q941F-16I
|
合金鋼
|
不銹鋼
|
—
|
—
|
Q941F-25I
|
Q941F-40I
|
Q941F-63I
|
產品外形及結構尺寸
Q941F、Q941Y 型(PN16)型法蘭連接浮動硬密封電動球閥外形及結構尺寸
DN
|
L
|
D
|
H
|
H1
|
L0
|
重量 / kg
|
15
|
130
|
95
|
340
|
39
|
120
|
25
|
20
|
130
|
105
|
353
|
43
|
120
|
26
|
25
|
140
|
115
|
353
|
48
|
120
|
27
|
32
|
165
|
135
|
378
|
58
|
120
|
28
|
40
|
165
|
145
|
378
|
62.5
|
120
|
30
|
50
|
200
|
160
|
405
|
76
|
418
|
37
|
65
|
220
|
180
|
435
|
86
|
418
|
42
|
80
|
250
|
195
|
450
|
100
|
418
|
51
|
100
|
280
|
215
|
570
|
131
|
418
|
90
|
125
|
320
|
245
|
592
|
148
|
418
|
125
|
150
|
360
|
280
|
623
|
173
|
585
|
178
|
200
|
457
|
335
|
689
|
219
|
585
|
243
|
250
|
533
|
405
|
765
|
260
|
585
|
380
|
300
|
610
|
460
|
885
|
305
|
585
|
535
|
Q941F、Q941Y 型(PN25)型法蘭連接浮動硬密封電動球閥外形及結構尺寸
DN
|
L
|
D
|
H
|
H1
|
L0
|
重量 / kg
|
15
|
140
|
95
|
340
|
39
|
120
|
25
|
20
|
152
|
105
|
353
|
43
|
120
|
26
|
25
|
165
|
115
|
353
|
48
|
120
|
28
|
32
|
178
|
135
|
378
|
58
|
120
|
30
|
40
|
190
|
145
|
378
|
62.5
|
120
|
32
|
50
|
216
|
160
|
405
|
76
|
418
|
41
|
65
|
241
|
180
|
435
|
86
|
418
|
50
|
80
|
283
|
195
|
450
|
100
|
418
|
57
|
100
|
305
|
230
|
578
|
134
|
418
|
103
|
125
|
381
|
270
|
597
|
148
|
418
|
145
|
150
|
403
|
300
|
643
|
173
|
585
|
213
|
200
|
419
|
360
|
728
|
223
|
585
|
285
|
250
|
568
|
425
|
765
|
283
|
585
|
415
|
300
|
648
|
485
|
885
|
321
|
585
|
770
|
Q941F、Q941Y 型(PN40)型法蘭連接浮動硬密封電動球閥外形及結構尺寸
DN
|
L
|
D
|
H
|
H1
|
L0
|
重量 / kg
|
15
|
140
|
95
|
340
|
39
|
120
|
26
|
20
|
152
|
105
|
353
|
43
|
120
|
27
|
25
|
165
|
115
|
353
|
48
|
120
|
30
|
32
|
178
|
135
|
378
|
58
|
120
|
31
|
40
|
190
|
145
|
378
|
62.5
|
120
|
33
|
50
|
216
|
160
|
405
|
76
|
418
|
41
|
65
|
241
|
180
|
435
|
86
|
418
|
50
|
80
|
283
|
195
|
450
|
100
|
418
|
57
|
100
|
305
|
230
|
578
|
134
|
418
|
108
|
125
|
381
|
270
|
597
|
148
|
418
|
182
|
150
|
403
|
300
|
643
|
173
|
585
|
220
|
200
|
419
|
375
|
728
|
223
|
585
|
303
|
250
|
568
|
445
|
863
|
283
|
585
|
455
|
300
|
648
|
510
|
901
|
321
|
585
|
740
|
Q941F、Q941Y 型 (PN63) 型法蘭連接浮動硬密封電動球閥外形及結構尺寸
DN
|
L
|
D
|
H
|
H1
|
重量 / kg
|
15
|
140
|
105
|
70
|
210
|
|
20
|
152
|
130
|
75
|
250
|
7.2
|
25
|
165
|
140
|
85
|
261
|
9
|
32
|
178
|
155
|
100
|
262
|
13
|
40
|
190
|
170
|
115
|
294
|
15
|
50
|
216
|
180
|
130
|
352
|
19
|
65
|
241
|
205
|
155
|
398
|
42
|
80
|
283
|
215
|
180
|
461
|
50
|
100
|
305
|
250
|
210
|
488
|
68
|
125
|
381
|
—
|
—
|
—
|
108
|
150
|
403
|
—
|
—
|
—
|
140
|

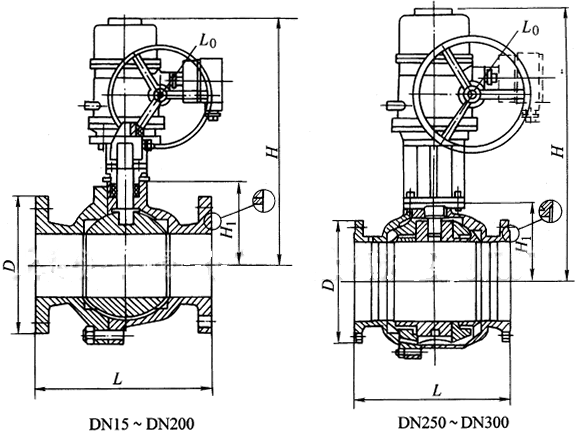

產品外形及結構尺寸示意圖
訂貨提供產品參數:Q941F、Q941Y 型 PN16~PN63 電動球閥
①產品使用介質
②產品工作溫度
③產品連接方式
④產品使用壓力
⑤產品是否帶附件以便我們選型報價
⑥若已經由設計單位選定產品型號,請按產品型號直接向我司銷售部訂購。
⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上海吉邁閥門專家為您審核把關。
