上海吉邁閥門制造有限公司主要生產≦D981X電動衛生級蝶閥≧也是國內電動閥門生產商之一。公司經營范圍:閥門,管件,流體設備的生產,加工,銷售,管道配件,建筑材料,五金交電,自控設備的銷售,從事貨物及技術的進出口業務!歡迎新老客戶來電,來函,我們將竭誠為您提供滿意的服務!

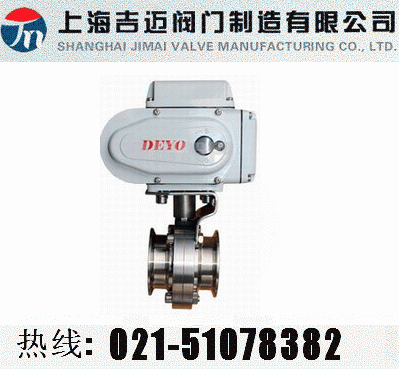

本公司生產的D981X型電動衛生級蝶閥采用標準電子拋光,光滑表面確保清潔,無介質積存區域,不會產生潛在的污染?焖俨鹧b閥,使電動衛生級蝶閥打開和維修快捷容易,使過程停機時間縮短。衛生級電動蝶閥廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。D981電動衛生蝶閥具有以下特點:
1、設計新穎、合理、結構獨特,重量輕,啟閉迅速。
2、構緊湊、裝拆方便、操力矩小,操作方便,省力靈巧。
3、可以任何位置安裝,維修方便。
4、密封材料耐老化、耐腐蝕,使用壽命長等特點。
電動衛生級蝶閥 主要技術參數
公稱通徑DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
動作范圍
|
0~90°
|
允許壓差△P
|
小于公稱壓力(1.6MPa)
|
泄漏量Q
|
按GB/T4213-92,為Kv值的10-4
|
環境溫度oC
|
-20~60oC
|
基本誤差
|
±2.5%
|
回差
|
±2.5%
|
死區
|
1%
|
可調范圍
|
250:1、350:1
|
配用執行機構
|
可配PSQ、HQ、UNIC、361RS、HR等系列角行程電動執行機構
|
控制方式
|
開關到位燈(開關兩位控制)、智能調節(4~20mA模擬量信號控制)
|
電動衛生級蝶閥 執行器參數及特點
電源電壓
|
AC110、220、380V/DC24、220V
|
輸出力矩
|
50N·M~2000N·M
|
動作范圍
|
0~90° 0~360°
|
動作時間
|
15秒/30秒/60秒
|
保護裝置
|
過熱保護
|
環境溫度
|
-30°~60°
|
手動操作
|
同附帶手柄操作
|
限位
|
電氣、機械二重限位
|
防護等級
|
相當于IP-65
|
防爆等級
|
ExdII BT4;特殊要求可定制ExdII BT6
|
位置測量
|
可選裝開關或電位計
|
驅動電機
|
8W/E
|
進線接口
|
PE1/2〞進線線鎖
|
(1)功能強勁:智能型、調節型、開關式。
(2)體積小巧:體積僅相當于同類產品的35%左右。
(3)使用方便:采用單相電源,接線簡單;采用獨創的球型凸出結構,使觀察更方便;免加油免點檢、防水防銹、任意角度安裝。
(4)保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
(5)智能數控:內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號(4-20mA DC /1-5VDC)實現閥門開度的智能控制和精確定位。
電動衛生級蝶閥 主要性能指標
公稱通徑
|
DN(mm)
|
15~150
|
公稱壓力
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
試驗壓力
|
強度試驗
|
0.9
|
1.5
|
2.4
|
密封試驗
|
0.66
|
1.1
|
1.76
|
氣密封試驗
|
0.6
|
0.6
|
0.6
|
適用溫度
|
≤80℃
|
適用介質
|
空氣、水、蒸氣、油品等
|
連接形式
|
快裝式、卡箍式、外螺紋、焊接式
|
電動衛生級蝶閥 主要零件材料
零件名稱
|
材料
|
閥體
|
304、316、316L
|
蝶板
|
304、316、316L
|
密封圈
|
硅橡膠、氟橡膠、聚四氟
|
閥桿
|
304、316、316L
|
填料
|
硅橡膠、氟橡膠、聚四氟
|
電動衛生級蝶閥尺寸表
規格(ISO)
|
A
|
B
|
D
|
L
|
H
|
20
|
66
|
78
|
50.5
|
131
|
150
|
25
|
66
|
78
|
50.5
|
131
|
150
|
32
|
66
|
78
|
50.5
|
131
|
150
|
38
|
70
|
86
|
50.5
|
185
|
175
|
51
|
76
|
105
|
64
|
185
|
185
|
63
|
98
|
115
|
7.5
|
185
|
200
|
76
|
98
|
128
|
91
|
185
|
205
|
89
|
102
|
139
|
106
|
185
|
228
|
102
|
106
|
154
|
119
|
230
|
250
|
108
|
106
|
159
|
119
|
230
|
255
|
133
|
140
|
185
|
145
|
290
|
280
|
159
|
260
|
215
|
172
|
290
|
295
|
訂貨說明
1、電源電壓:DC24V、DC220V、AC110V、AC220V、AC380V
2、介質類型、溫度、壓力
3、控制類型:開關型、無源觸點型、閥位信號反饋型、智能調節型
4、智能調節型:輸入信號4-20mA,1-5V,0-10V;輸出信號:4-20mA,1-5V,0-10V
訂貨提供產品參數:D981X電動衛生級蝶閥
①產品使用介質
②產品工作溫度
③產品連接方式
④產品使用壓力
⑤產品是否帶附件以便我們選型報價
⑥若已經由設計單位選定產品型號,請按產品型號直接向我司銷售部訂購。
⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上海吉邁閥門專家為您審核把關。
