一、Q911F電動內螺紋球閥簡介:
Q911F電動內螺紋球閥采用一體化結構,有輸入控制信號(4~20mA DC或1~5V DC)及單相電源即可控制運轉,具有功能強、體積小、輕便宜人、性能可靠、配套簡單、流通能力,特別適合于介質是粘稠,含顆粒,纖維性質的場合。目前該閥廣泛應用于食品、環保、輕工、石油、造紙、化工教學和科研設備、電力等行業的工業自動控制系統中。Q911F電動內螺紋球閥是精小型電動執行器及不銹鋼內螺紋球閥組成的,球閥閥體可分為一體式、二片式和三片式,是304、316或316L不銹鋼材料硅溶膠精密鑄造而成。閥座采用聚四氟乙烯彈性密封結構,啟閉輕松密封可靠。適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
二、Q911F電動內螺紋球閥工作原理:
Q911F電動內螺紋球閥以DC24V、AC220V或AC380V電源電壓作動力,直接接受統一標準信號(4-20mA DC、0-10mA DC或1-5V DC、0-10V DC),將此轉變成與輸入信號相對應的位移,以角度位移(0~90o)運動,改變球芯的旋轉開度,因此一定的輸入信號對應一定的位置開度,實現比例調節動作。(二位開關式接受DC24V、AC220V或AC380V電源電壓作動力,通過電機正反轉實現開關動作,并同時輸出開關閥位指示信號)。
三、Q911F電動內螺紋球閥產品特點:
1、安裝簡便,能以任意方向安裝于管道中的任意部位。
2、精小型電動執行器有多種電源可供選擇,更有防爆電裝。
3、閥體內通道平整光滑,可以輸送粘性流體、漿液以及固體顆粒。
4、直連方式,電動執行機構內置伺服系統,無須另配伺服放大器。
5、球閥和電動執行器之間無支架連接,一體化的外型結構緊湊,減少設備空間。
6、密封材料為聚四氟乙烯等,具有良好的自潤滑性,與球體的摩擦損小,故球閥的使用壽命長。

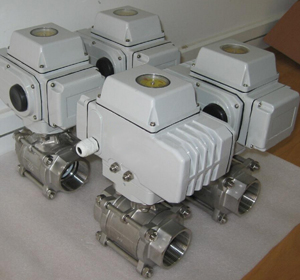

四、Q911F電動內螺紋球閥產品實拍:

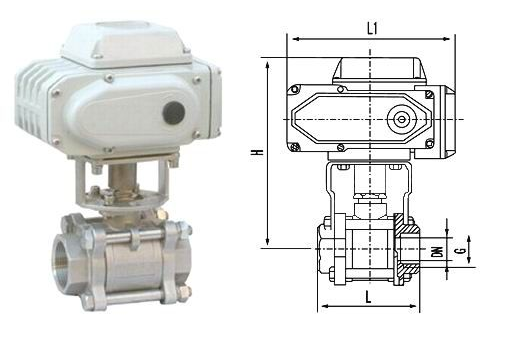

五、Q911F電動內螺紋球閥主要技術參數:
1、閥體
閥體形式
|
內螺紋精鑄閥體
|
公稱通徑
|
DN6~100mm
|
公稱壓力
|
PN1.6、2.5、4.0、6.4 MPa;ANSI 150 300 600LB;JIS 10 20 30K
|
連接形式
|
管螺紋(G)、錐螺紋(NPT)
|
閥蓋形式
|
一體式
|
壓蓋型式
|
壓帽擰緊式
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
|
2、閥內件
3、執行機構
執行器型號
|
DSR、3810R、DZW、HQ、PSQ電動執行機構
|
主要技術參數
|
電源電壓:220V/50Hz、380V/50Hz、輸入信號:4-20mA或1-5V·DC、輸出信號:4-20mA·DC
|
防護等級:相當IP65(或IP67)、隔爆標志:ExdⅡBT4、手操功能:手柄
|
環境溫度:-25~+70℃、環境濕度:≤95%
|

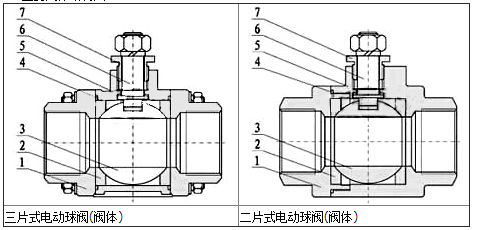

六、Q911F電動內螺紋球閥主要零件材料:
1
|
左閥體
|
WCB、CF8、CF8M、CF3M
|
2
|
閥座
|
PEFE、PPL、304、316
|
3
|
球體
|
WCB、CF8、CF8M、CF3M
|
4
|
密封圈
|
PTFE/金屬石墨纏繞墊片
|
5
|
右閥體(中閥體)
|
WCB、CF8、CF8M、CF3M
|
6
|
閥桿
|
2Cr13304、316、316L
|
7
|
填料壓蓋
|
WCB、CF8、CF8M、CF3M
|
七、Q911F電動內螺紋球閥主要性能指標:
公稱通徑DN(mm)
|
6
|
8
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
允許壓差(MPa)
|
≤ 公稱壓力
|
動作范圍
|
0~90°
|
泄露量Q
|
按GB/T4213-92,小于額定KV0.01%
|
基本誤差
|
±1%
|
回差
|
±1%
|
死區
|
≤1%
|
八、Q911F電動內螺紋球閥主要性能參數:
試驗壓力(Mpa)
|
公稱壓力(Mpa)
|
壓力級
|
JIS(Mpa)
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
150
|
300
|
600
|
10K
|
20K
|
強度試驗
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
3.1
|
7.8
|
15.3
|
2.4
|
3.8
|
密封試驗
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
2.2
|
5.6
|
11.2
|
1.5
|
2.8
|
氣密試驗
|
0.5~0.7
|

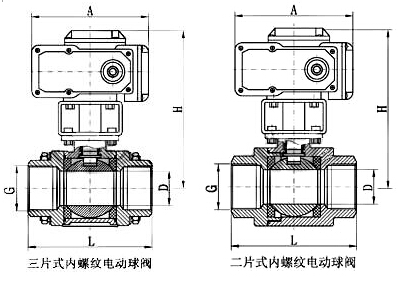

九、Q911F電動內螺紋球閥主要外形及連接尺寸:
專業制造、專業服務,吉邁為你創造更多價值
不斷提升服務質量,精益求精,“真誠的服務”是吉邁永恒的主題。吉邁嚴格按照 ISO9001-2000 質量體系認證要求,質量嚴格把關,責任到人,確保生產、銷售、服務的健康運行。加強與用戶溝通,竭誠為廣大客戶提供優質產品,至善至美服務,特此我廠做出如下承諾:
產品標準
產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到國家規定要求,寬度超過國家標準。
售前服務
產品介紹,技術交流,非標產品設計,疑難解答
售中服務
- 守信合同,保證及時供貨,隨時保持與客戶聯系
- 對特殊或復雜的產品,我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。
售后服務
- 吉邁產品質保期為自出廠起 12 個月,實行“三包”服務(包退、包換、包修)。
- 產品在使用中我廠定期組織技術、檢查人員進行訪問,征詢用戶對產品質量、使用狀況、改進意見等方面的反饋,以便進一步提高產品質量。
- 對用戶投訴產品質量問題,快速做出反映,售后服務人員在 24-36 小時(省外 48 小時)趕赴現場。
- 對售后服務,要求用戶填寫服務后的質量反饋表,并做出鑒定意見,一邊提高吉邁的服務質量
