Q341F、Q341Y 型 PN16~PN40 蝸桿傳動球閥


  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-51078382
傳真:021-51079323
技術:021-51078382

產品說明   服務承諾   訂貨流程

上海吉邁閥門制造有限公司主要生產≦Q341F、Q341Y 型 PN16~PN40 蝸桿傳動球閥≧也是國內球閥生產商之一。我公司經營范圍:閥門,管件,流體設備的生產,加工,銷售,管道配件,建筑材料,五金交電,自控設備的銷售,從事貨物及技術的進出口業務!歡迎新老客戶來電,來函,我們將為您提供較優質的服務!

產品說明

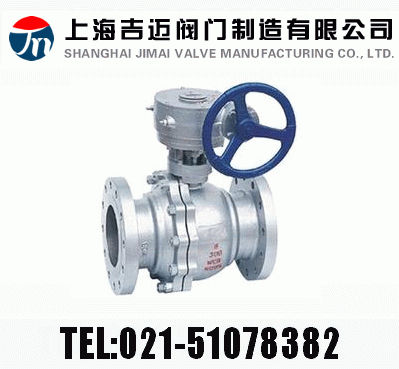

Q341F、Q341Y 型 PN16~PN40 蝸桿傳動球閥:蝸桿傳動、法蘭連接、浮動球直通式結構形式,閥座密封面材料為PTFE、增強 PTFE塑料(Q341F)、金屬堆焊鈷基(Q341Y),公稱壓力 PN16~PN40,閥體材料為WCB、CF8、CF8M的球閥。

產品性能參數

Q341F、Q341Y 型 PN16~PN40 蝸桿傳動球閥主要性能參數
型號 PN 工作壓力 /MPa 適用溫度 /℃ 適用介質
Q341F-16C 16 1.6 ≤180 水、氣、油
Q341F-25 25 2.5
Q341F-40 40 4.0
Q341Y-16C 16 1.6 ≤425 水、氣、油含顆粒介質
Q341Y-25 25 2.5
Q341Y-40 40 4.0
Q341F-16P 16 1.6 ≤180 硝酸類
Q341F-25P 25 2.5
Q341F-40P 40 4.0
Q341Y-16P 16 1.6 ≤450 水、氣、油含顆粒介質
Q341Y-25P 25 2.5
Q341Y-40P 40 4.0
Q341F-16R 16 1.6 ≤180 硝酸類
Q341F-25R 25 2.5
Q341F-40R 40 4.0
Q341Y-16R 16 1.6 ≤450 水、氣、油含顆粒介質
Q341Y-25R 25 2.5
Q341Y-40R 40 4.0

返回頁首

產品零部件材料

Q341F、Q341Y 型 PN16~PN40 蝸桿傳動球閥零部件材料
型號 材料
閥體 閥桿 密封面 填料
Q341F-16C WCB 2Cr13
304
316
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
PTFE、增強 PTFE PTFE
Q341F-25
Q341F-40
Q341Y-16C 金屬堆焊鈷基 柔性石墨
Q341Y-25
Q341Y-40
Q341F-16P CF8 304 PTFE、增強 PTFE PTFE
Q341F-25P
Q341F-40P
Q341Y-16P 金屬堆焊鈷基 柔性石墨
Q341Y-25P
Q341Y-40P
Q341F-16R CF8M 316 PTFE、增強 PTFE PTFE
Q341F-25R
Q341F-40R
Q341Y-16R 金屬堆焊鈷基 柔性石墨
Q341Y-25R
Q341Y-40R

返回頁首

產品外形及結構尺寸

Q341F、Q341Y 型 PN16 蝸桿傳動球閥主要外形及結構尺寸
DN L D H 重量/kg
125 320 245 542 110
150 360 280 572 130
200 457 335 638 200
250 533 405 828 245
300 610 460 948 500

返回頁首

Q341F、Q341Y 型 PN25 蝸桿傳動球閥主要外形及結構尺寸
DN L D H 重量/kg
100 305 230 528 90
125 381 270 547 130
150 403 300 592 170
200 419 360 791 250
250 568 425 926 385
300 648 485 948 625

返回頁首

Q341F、Q341Y 型 PN40 蝸桿傳動球閥主要外形及結構尺寸
DN L D H 重量/kg
100 305 230 528 95
125 381 270 547 135
150 403 300 592 175
200 419 375 791 265
250 568 445 926 524
300 648 510 948 665

返回頁首

產品外形及結構尺寸示意圖

返回頁首

聲明:本文中所有文字、數據、圖片均只適用于參考,Q341F、Q341Y 型 PN16~PN40 蝸桿傳動球閥性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-51078382。



訂貨提供產品參數:Q341FQ341Y PN16~PN40 蝸桿傳動球閥

①產品使用介質

②產品工作溫度

③產品連接方式

④產品使用壓力

⑤產品是否帶附件以便我們選型報價

⑥若已經由設計單位選定產品型號,請按產品型號直接向我司銷售部訂購。

⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上海吉邁閥門專家為您審核把關。
