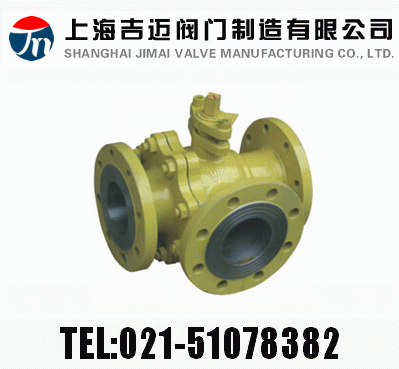

Q45F 型 PN16~PN40 T形三通球閥


  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-51078382
傳真:021-51079323
技術:021-51078382

產品說明   服務承諾   訂貨流程

上海吉邁閥門制造有限公司主要生產≦Q45F 型 PN16~PN40 T形三通球閥≧也是國內球閥生產商之一。我公司經營范圍:閥門,管件,流體設備的生產,加工,銷售,管道配件,建筑材料,五金交電,自控設備的銷售,從事貨物及技術的進出口業務!歡迎新老客戶來電,來函,我們將為您提供較優質的服務!

【產品用途】
Q45F 型 PN16~PN40 T形三通球閥有T形和L形。T形能使三條正交的管道相互聯通和切斷第三條通道,起分流、合流作用。L形只能連接相互正交的兩條管道,不能同時保持第三條管道的相互連通,只起分配作用。

【產品特點】
1、三通球閥在結構上采用一體化結構,4面閥座的密封型式,法蘭聯接少,可靠性高,設計實現了輕量化。
2、三通球芯分T形和L形,使用壽命長,流通能力大,阻力小。
3、球閥按作用式分單作用和雙作用兩種型式,單作用式的特點是一旦動力源發生故障時,球閥將處于控制系統要求的狀態。

【性能參數】
型號
Q45F-16C
Q45F-25C
Q45F-40C
Q45F-16P
Q45F-25P
Q45F-40P
工作壓力(℃)
1.6
2.5
4.0
1.6
2.5
4.0
適用溫度(℃)
≤150
適用介質
水、蒸汽、油品等
弱腐蝕性介質
材料
閥體
碳素鋼鑄件
鉻鎳鈦不銹鋼鑄件
球體、閥桿
2Cr13
鉻鎳鈦不銹鋼
密封圈
增強聚四氟乙烯
填料
聚四氟乙烯

主要外形和連接尺寸

公稱通徑 主要外形尺寸和連接尺寸
L D D1 D2 b Z-d H W
Q44F-16C Q44F-16P Q644F-16C Q644F-16P Q944F-16C Q944F-16P Q45F-16C  Q45F-16P  Q645F-16C Q645F-16P Q945F-16C Q945F-16P
15 108 95 65 45 14 414 95 140
20 117 105 75 55 14 414 105 160
25 127 115 85 65 14 414 113 180
32 140 135 100 78 16 418 135 250
40 165 145 110 85 16 418 142 300
50 178 160 125 100 16 418 154 350
65 191 180 145 120 18 418 175 350
80 203 195 160 135 20 818 190 400
100 229 215 180 155 20 818 225 500
125 356 245 210 185 22 818 245 600
150 394 280 240 210 24 823 265 800
200 457 335 295 265 26 1223 305 800
250 533 405 355 320 30 1225 370 1300

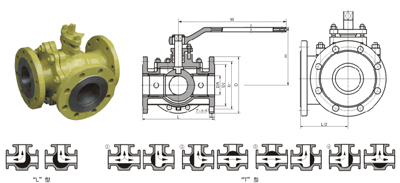

【結構圖片】
聲明:本文中所有文字、數據、圖片均只適用于參考,Q45F 型 PN16~PN40 T形三通球閥性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-51078382。



訂貨提供產品參數:Q45F PN16~PN40 T形三通球閥

①產品使用介質

②產品工作溫度

③產品連接方式

④產品使用壓力

⑤產品是否帶附件以便我們選型報價

⑥若已經由設計單位選定產品型號,請按產品型號直接向我司銷售部訂購。

⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上海吉邁閥門專家為您審核把關。
