上海吉邁閥門制造有限公司主要生產≦Q641F、Q641Y 型 PN16~PN63 氣動球閥≧也是國內球閥生產商之一。我公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將為您提供較優質的服務！
產品說明
Q641F、Q641Y 型 PN16~PN63 氣動球閥：氣動、法蘭連接、浮動球直通式結構形式，閥座密封面材料為PTFE、增強 PTFE塑料（Q641F）、金屬堆焊鈷基（Q641Y），公稱壓力 PN16~PN63，閥體材料為WCB、CF8、CF8M、合金鋼的球閥。
產品性能參數
Q641F、Q641Y 型 PN16~PN63 氣動球閥主要性能參數
|
型號
|
PN
|
工作壓力 /MPa
|
適用溫度 /℃
|
適用介質
|
|
Q641F-16C
|
16
|
1.6
|
≤180
|
水、氣、油
|
|
Q641F-25
|
25
|
2.5
|
|
Q641F-40
|
40
|
4.0
|
|
Q641Y-16C
|
16
|
1.6
|
≤425
|
水、氣、油含顆粒介質
|
|
Q641Y-25
|
25
|
2.5
|
|
Q641Y-40
|
40
|
4.0
|
|
Q641F-16P
|
16
|
1.6
|
≤180
|
硝酸類
|
|
Q641F-25P
|
25
|
2.5
|
|
Q641F-40P
|
40
|
4.0
|
|
Q641Y-16P
|
16
|
1.6
|
≤450
|
水、氣、油含顆粒介質
|
|
Q641Y-25P
|
25
|
2.5
|
|
Q641Y-40P
|
40
|
4.0
|
|
Q641F-16R
|
16
|
1.6
|
≤180
|
硝酸類
|
|
Q641F-25R
|
25
|
2.5
|
|
Q641F-40R
|
40
|
4.0
|
|
Q641Y-16R
|
16
|
1.6
|
≤450
|
水、氣、油含顆粒介質
|
|
Q641Y-25R
|
25
|
2.5
|
|
Q641Y-40R
|
40
|
4.0
|
|
Q641F-16I
|
16
|
1.6
|
-29~150
|
水、蒸汽、油品等
|
|
Q641F-25I
|
25
|
2.5
|
|
Q641F-40I
|
40
|
4.0
|
|
Q641F-63I
|
63
|
6.3
|
返回頁首
產品零部件材料
Q641F、Q641Y 型 PN16~PN63 氣動球閥零部件材料
|
型號
|
材料
|
|
閥體
|
閥桿
|
密封面
|
填料
|
|
Q641F-16C
|
WCB
|
2Cr13
304
316
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
|
PTFE、增強 PTFE
|
PTFE
|
|
Q641F-25
|
|
Q641F-40
|
|
Q641Y-16C
|
金屬堆焊鈷基
|
柔性石墨
|
|
Q641Y-25
|
|
Q641Y-40
|
|
Q641F-16P
|
CF8
|
304
|
PTFE、增強 PTFE
|
PTFE
|
|
Q641F-25P
|
|
Q641F-40P
|
|
Q641Y-16P
|
金屬堆焊鈷基
|
柔性石墨
|
|
Q641Y-25P
|
|
Q641Y-40P
|
|
Q641F-16R
|
CF8M
|
316
|
PTFE、增強 PTFE
|
PTFE
|
|
Q641F-25R
|
|
Q641F-40R
|
|
Q641Y-16R
|
金屬堆焊鈷基
|
柔性石墨
|
|
Q641Y-25R
|
|
Q641Y-40R
|
|
Q641F-16I
|
合金鋼
|
不銹鋼
|
—
|
—
|
|
Q641F-25I
|
|
Q641F-40I
|
|
Q641F-63I
|
返回頁首
產品外形及結構尺寸
Q641F、Q641Y 型 PN16 氣動球閥主要外形及結構尺寸
|
DN
|
L
|
D
|
H
|
H1
|
L0
|
重量/kg
|
|
15
|
130
|
95
|
185
|
39
|
140
|
6
|
|
20
|
130
|
105
|
189
|
43
|
140
|
7
|
|
25
|
140
|
115
|
210
|
48
|
158
|
8
|
|
32
|
165
|
135
|
265
|
58
|
211
|
12
|
|
40
|
165
|
145
|
260
|
62.5
|
211
|
14
|
|
50
|
200
|
160
|
295
|
76
|
211
|
18
|
|
65
|
220
|
180
|
340
|
86
|
268
|
26
|
|
80
|
250
|
195
|
355
|
100
|
268
|
34
|
|
100
|
280
|
215
|
430
|
131
|
408
|
61
|
|
125
|
320
|
245
|
465
|
148
|
408
|
104
|
|
150
|
360
|
280
|
580
|
173
|
543
|
158
|
|
200
|
457
|
335
|
710
|
219
|
684
|
276
|
|
250
|
533
|
405
|
790
|
260
|
684
|
425
|
|
300
|
610
|
460
|
870
|
305
|
684
|
580
|
返回頁首
Q641F、Q641Y 型 PN25 氣動球閥主要外形及結構尺寸
|
DN
|
L
|
D
|
H
|
H1
|
L0
|
重量/kg
|
|
15
|
140
|
95
|
185
|
39
|
140
|
6
|
|
20
|
152
|
105
|
189
|
43
|
140
|
7
|
|
25
|
165
|
115
|
210
|
48
|
158
|
10
|
|
32
|
178
|
135
|
265
|
58
|
211
|
14
|
|
40
|
190
|
145
|
283
|
62.5
|
211
|
16
|
|
50
|
216
|
160
|
295
|
76
|
247
|
22
|
|
65
|
241
|
180
|
340
|
86
|
268
|
34
|
|
80
|
283
|
195
|
355
|
100
|
268
|
40
|
|
100
|
305
|
230
|
455
|
134
|
408
|
78
|
|
125
|
381
|
270
|
515
|
148
|
437
|
130
|
|
150
|
403
|
300
|
600
|
173
|
543
|
195
|
|
200
|
419
|
360
|
740
|
223
|
684
|
297
|
|
250
|
568
|
425
|
920
|
283
|
684
|
460
|
|
300
|
648
|
485
|
955
|
321
|
684
|
700
|
返回頁首
Q641F、Q641Y 型 PN40 氣動球閥主要外形及結構尺寸
|
DN
|
L
|
D
|
H
|
H1
|
L0
|
重量/kg
|
|
15
|
140
|
95
|
185
|
39
|
140
|
7
|
|
20
|
152
|
105
|
189
|
43
|
140
|
8
|
|
25
|
165
|
115
|
210
|
48
|
158
|
11
|
|
32
|
178
|
135
|
265
|
58
|
211
|
15
|
|
40
|
190
|
145
|
283
|
62.5
|
247
|
19
|
|
50
|
216
|
160
|
295
|
76
|
247
|
22
|
|
65
|
241
|
180
|
340
|
86
|
268
|
33
|
|
80
|
283
|
195
|
380
|
100
|
315
|
44
|
|
100
|
305
|
230
|
455
|
134
|
408
|
84
|
|
125
|
381
|
270
|
515
|
148
|
543
|
162
|
|
150
|
403
|
300
|
600
|
173
|
543
|
197
|
|
200
|
419
|
375
|
740
|
223
|
684
|
342
|
|
250
|
568
|
445
|
920
|
283
|
684
|
500
|
|
300
|
648
|
510
|
955
|
321
|
684
|
705
|
返回頁首
Q641F、Q641Y 型 PN63 氣動球閥主要外形及結構尺寸
|
DN
|
L
|
D
|
H
|
H1
|
重量/kg
|
|
15
|
140
|
105
|
70
|
210
|
—
|
|
20
|
152
|
130
|
75
|
250
|
7.2
|
|
25
|
165
|
140
|
85
|
261
|
9
|
|
32
|
178
|
155
|
100
|
262
|
13
|
|
40
|
190
|
170
|
115
|
294
|
15
|
|
50
|
216
|
180
|
130
|
352
|
19
|
|
65
|
241
|
205
|
155
|
398
|
42
|
|
80
|
283
|
215
|
180
|
461
|
50
|
|
100
|
305
|
250
|
210
|
488
|
68
|
|
125
|
381
|
—
|
—
|
—
|
108
|
|
150
|
403
|
—
|
—
|
—
|
140
|
返回頁首

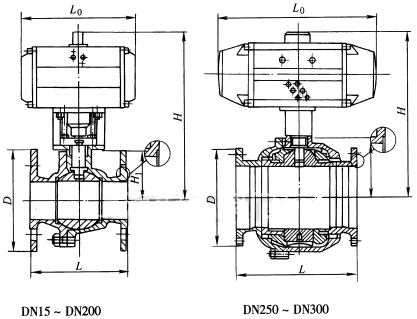

產品外形及結構尺寸示意圖
返回頁首
聲明：本文中所有文字、數據、圖片均只適用于參考，Q641F、Q641Y 型 PN16~PN63 氣動球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-51078382。
訂貨提供產品參數：Q641F、Q641Y 型 PN16~PN63 氣動球閥
①產品使用介質
②產品工作溫度
③產品連接方式
④產品使用壓力
⑤產品是否帶附件以便我們選型報價
⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。
⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上海吉邁閥門專家為您審核把關。
專業制造、專業服務，吉邁為你創造更多價值
不斷提升服務質量，精益求精，“真誠的服務”是吉邁永恒的主題。吉邁嚴格按照 ISO9001-2000 質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優質產品，至善至美服務，特此我廠做出如下承諾：
產品標準
產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準。
售前服務
產品介紹，技術交流，非標產品設計，疑難解答
售中服務
- 守信合同，保證及時供貨，隨時保持與客戶聯系
- 對特殊或復雜的產品，我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。
售后服務
- 吉邁產品質保期為自出廠起 12 個月，實行“三包”服務（包退、包換、包修）。
- 產品在使用中我廠定期組織技術、檢查人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。
- 對用戶投訴產品質量問題，快速做出反映，售后服務人員在 24-36 小時（省外 48 小時）趕赴現場。
- 對售后服務，要求用戶填寫服務后的質量反饋表，并做出鑒定意見，一邊提高吉邁的服務質量
