上海吉邁閥門制造有限公司主要生產≦籃式過濾器≧也是國內過濾器生產商之一。公司經營范圍:閥門,管件,流體設備的生產,加工,銷售,管道配件,建筑材料,五金交電,自控設備的銷售,從事貨物及技術的進出口業務!歡迎新老客戶來電,來函,我們將竭誠為您提供滿意的服務!
產品說明
籃式過濾器主要由接管、主管、濾籃、法蘭、法蘭蓋及緊固件等組成,當流體通過主管進入濾籃后,固體雜質顆粒被阻擋在濾籃內,而潔凈的流體通過濾籃由濾器出口排出。當需要清洗時,旋開主管底部螺塞,排凈流體,拆卸法蘭蓋,取出濾籃。清洗后重新裝入即可。因此,使用維護極為方便。
籃式過濾器是除去液體中含有少量固形物的小型設備,可保護壓縮機、泵和其它設備及儀表等正常工作;也是提高產品純度、凈化氣體的小型設備。因此,廣泛應用于石油、化工、化纖、醫藥、食品等工業。
產品性能參數
籃式過濾器主要性能參數
型號
|
PN
|
工作壓力/kg
|
適用溫度/℃
|
適用介質
|
SD16C-J16
|
16
|
1.6
|
-29~425
|
水、油品、蒸汽等
|
SD16C-J25
|
25
|
2.5
|
SD16C-J40
|
40
|
4.0
|
SD16S-J20
|
20
|
2.0
|
SD16S-J50
|
50
|
5.0
|
SD26C-J16
|
16
|
1.6
|
SD26C-J25
|
25
|
2.5
|
SD26C-J40
|
40
|
4.0
|
SD26C-J20
|
20
|
2.0
|
SD26C-J50
|
50
|
5.0
|
返回頁首 ⇑
產品零部件材料
籃式過濾器零部件材料
型號
|
閥體材料
|
SD16C-J16
|
25、WCB、CF8、CF8M、CF3、CF3M
|
SD16C-J25
|
SD16C-J40
|
SD16S-J20
|
SD16S-J50
|
SD26C-J16
|
SD26C-J25
|
SD26C-J40
|
SD26C-J20
|
SD26C-J50
|
返回頁首 ⇑
產品外形及結構尺寸
SD16C、SD16S 籃式過濾器主要外形及結構尺寸
DN
|
L
|
H
|
H1
|
H2
|
ø
|
有效過濾面積/m2
|
重量/kg
|
25
|
220
|
480
|
160
|
260
|
76
|
0.003619
|
13.8
|
32
|
220
|
495
|
160
|
270
|
76
|
0.003619
|
16.5
|
40
|
280
|
550
|
180
|
300
|
114
|
0.005718
|
19
|
50
|
280
|
550
|
180
|
300
|
114
|
0.005718
|
23
|
65
|
330
|
650
|
220
|
350
|
140
|
0.009613
|
39
|
80
|
340
|
740
|
260
|
400
|
168
|
0.01539
|
52
|
100
|
420
|
880
|
310
|
470
|
219
|
0.02464
|
82
|
150
|
500
|
1175
|
430
|
620
|
273
|
0.04866
|
208
|
200
|
560
|
1540
|
530
|
780
|
325
|
0.07858
|
245
|
250
|
660
|
1890
|
640
|
930
|
426
|
0.12065
|
280
|
300
|
750
|
2130
|
840
|
1200
|
478
|
0.16537
|
390
|
返回頁首 ⇑
產品外形及結構尺寸
SD26C 籃式過濾器主要外形及結構尺寸
DN
|
L
|
H
|
H1
|
H2
|
ø
|
有效過濾面積/m2
|
重量/kg
|
200
|
560
|
1875
|
540
|
230
|
325
|
0.07858
|
303
|
250
|
660
|
2170
|
650
|
270
|
426
|
0.12065
|
439
|
300
|
750
|
2690
|
860
|
320
|
480
|
0.16537
|
576
|
350
|
800
|
3085
|
1010
|
370
|
500
|
0.2225
|
833
|
400
|
840
|
3445
|
1150
|
400
|
550
|
0.2916
|
839
|
450
|
960
|
3810
|
1310
|
440
|
600
|
0.3642
|
978
|
500
|
1080
|
4145
|
1440
|
470
|
700
|
0.4587
|
1444
|
返回頁首 ⇑

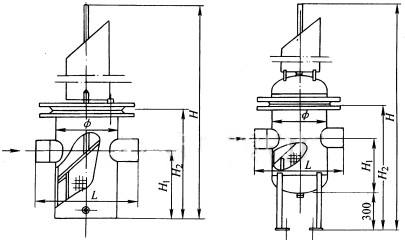

產品外形及結構尺寸示意圖
返回頁首 ⇑
聲明:本文中所有文字、數據、圖片均只適用于參考,籃式過濾器性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-51078382。
訂貨提供產品參數:籃式過濾器
①產品使用介質
②產品工作溫度
③產品連接方式
④產品使用壓力
⑤產品是否帶附件以便我們選型報價
⑥若已經由設計單位選定產品型號,請按產品型號直接向我司銷售部訂購。
⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上海吉邁閥門專家為您審核把關。
