上海吉邁閥門制造有限公司主要生產≦溝槽式卡箍Y型過濾器≧也是國內過濾器生產商之一。公司經營范圍:閥門,管件,流體設備的生產,加工,銷售,管道配件,建筑材料,五金交電,自控設備的銷售,從事貨物及技術的進出口業務!歡迎新老客戶來電,來函,我們將竭誠為您提供滿意的服務!
產品說明

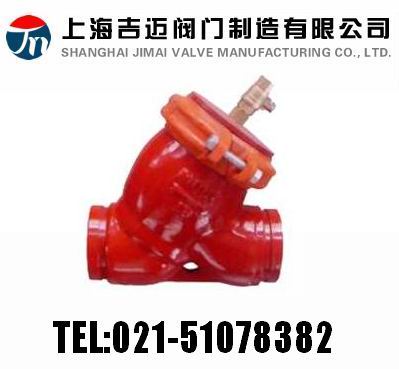

溝槽式卡箍Y型過濾器:過濾面積大、流阻系數小、下端部裝有自由沖洗裝置,沖洗時間快比一般Y型過濾快 8~10 倍。閥體內外采用無毒性的粉體環氧樹脂噴涂,使水質不至于出現缺水及閥體的腐蝕。過濾網采用不銹鋼,在使用過程中不會出現濾網結銹而減少過濾面積。本閥具有雙向密封功能,安裝時不受介質流向的限制,也不受空間位置的影響,可在任何方向安裝。
產品性能參數
溝槽式卡箍Y型過濾器主要性能參數
型號
|
PN
|
工作壓力 (Mpa)
|
適用溫度 (℃)
|
適用介質
|
DFSRY-16Q
|
16
|
1.6
|
≤ 100
|
蒸汽、水
|
DFSRY-16C
|
DFSRY-16P
|
硝酸類
|
DFSRY-16QR
|
醋酸類
|
返回頁首 ⇑
產品零部件材料
溝槽式卡箍Y型過濾器零部件材料
型號
|
材料
|
閥體、法蘭蓋
|
過濾網
|
DFSRY-16Q
|
球墨鑄鐵
|
不銹鋼
|
DFSRY-16C
|
碳素鋼
|
DFSRY-16P
|
不銹鋼
|
DFSRY-16QR
|
不銹鋼
|
返回頁首 ⇑
產品外形及結構尺寸(PN16)
溝槽式卡箍Y型過濾器主要外形及結構尺寸
DN
|
DN/in
|
OD
|
L
|
H
|
|
DN
|
DN/in
|
OD
|
L
|
H
|
50
|
2
|
60
|
200
|
150
|
150
|
6
|
165
|
460
|
360
|
65
|
21/2
|
76
|
240
|
180
|
200
|
8
|
219
|
550
|
440
|
80
|
3
|
89
|
270
|
200
|
250
|
10
|
273
|
680
|
530
|
100
|
4
|
114
|
340
|
260
|
300
|
12
|
325
|
790
|
580
|
125
|
5
|
140
|
400
|
310
|
|
|
|
|
|
返回頁首 ⇑
產品外形及結構尺寸(鋼管滾槽、開槽基本尺寸及偏差)
溝槽式卡箍Y型過濾器鋼管滾槽、開槽基本尺寸及偏差表
公稱通徑
|
鋼管外徑
|
A1 0/-0.5
|
B1 +0.5/0
|
C +0.5/0
|
50
|
60
|
14.5
|
9.5
|
2.2
|
65
|
76
|
80
|
89
|
100
|
114
|
16
|
125
|
140
|
150
|
165
|
200
|
219
|
19
|
13
|
2.5
|
250
|
273
|
300
|
325
|
3.3
|
返回頁首 ⇑

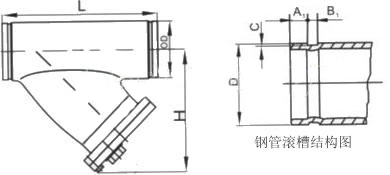

產品外形及結構尺寸示意圖
返回頁首 ⇑
聲明:本文中所有文字、數據、圖片均只適用于參考,溝槽式卡箍Y型過濾器性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-51078382。
訂貨提供產品參數:溝槽式卡箍Y型過濾器
①產品使用介質
②產品工作溫度
③產品連接方式
④產品使用壓力
⑤產品是否帶附件以便我們選型報價
⑥若已經由設計單位選定產品型號,請按產品型號直接向我司銷售部訂購。
⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上海吉邁閥門專家為您審核把關。
