上海吉邁閥門制造有限公司主要生產≦HH47X,HH48X,HH49X微阻緩閉蝶型消聲止回閥≧也是國內水力控制閥生產商之一。我公司經營范圍:閥門,管件,流體設備的生產,加工,銷售,管道配件,建筑材料,五金交電,自控設備的銷售,從事貨物及技術的進出口業務!歡迎新老客戶來電,來函,我們將為您提供較優質的服務!

HH47X,HH48X,HH49X微阻緩閉蝶型消聲止回閥該系列產品主要用于工業循環供排水、污水外理廠以及高層住樓和高級賓館加壓輸出水泵的出品處,防止管網中介質流,自動消除破壞性水錘,從而保水泵和管路不受損壞。 在設計上充分考慮了使用環境的要求,曾多次進行技術改造。該產品結構新穎、體積小、流體阻力小、運行平穩、密封可靠、耐沖刷、耐磨損、緩沖性能好等特點。

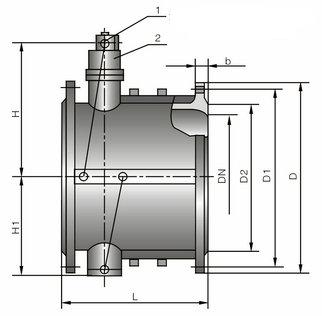

阻緩閉式蝶型消聲止回閥結構圖:



阻緩閉式蝶型消聲止回閥主要技術參數

公稱通徑 DN(mm) 100-1200
公稱壓力 PN(MPa) 1.0 1.6 2.5
試驗壓力
Ps(Lb)
密封試驗 1.1 1.74 2.75
強度試驗 1.5 2.4 3.75
適用介質 水、水蒸汽、含微量粉塵空氣等
適用溫度 <80度(具體按密封面不同而定)
緩閉時間 1-60秒內任意調節

微阻緩閉式蝶型消聲止回閥主要零件材料

名 稱

材 料

閥 體 灰鑄鐵、球墨鑄鐵、鑄鋼
閥板

球墨鑄鐵、碳鋼

閥桿 不銹鋼
緩閉裝置 不銹鋼
密封圈 不銹鋼
填料 柔性石墨

平衡錘

HT150

微阻緩閉式蝶形止回閥主要外形尺寸

公稱通徑
(DN)
尺     寸
L H1 H 2 D D 1 b Z-Φd
200 230 200 370 335 295 26 8-32
250 250 220 400 390 350 28 12-23
300 270 250 450 440 400 28 12-23
350 290 285 480 505 460 30 16-23
400 310 320 500 560 515 32 16-25
450 330 350 530 615 565 32 20-25
500 350 380 560 670 620 34 20-25
600 390 440 580 780 725 36 20-30
700 430 485 760 895 840 40 24-30
800 470 535 830 1010 950 44 24-34
900 510 610 890 1110 1050 46 28-34
1000 550 660 895 1220 1160 50 28

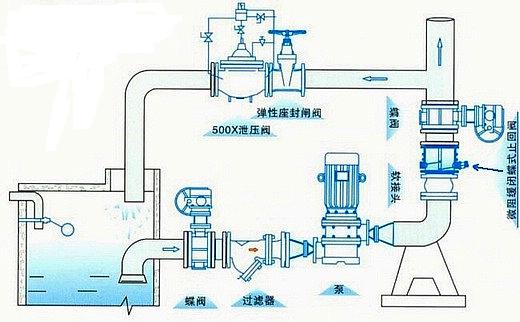

安裝示意圖:





訂貨提供產品參數:HH47X蝶式緩沖止回閥

①產品使用介質

②產品工作溫度

③產品連接方式

④產品使用壓力

⑤產品是否帶附件以便我們選型報價

⑥若已經由設計單位選定產品型號,請按產品型號直接向我司銷售部訂購。

⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上海吉邁閥門專家為您審核把關。
