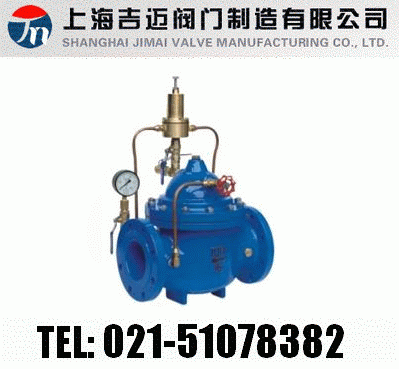

一、500X泄壓持壓閥概述:
水利控制閥500X泄壓持壓閥由主閥、導閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作,即可以作泄壓閥用又可作持壓閥用。做泄壓閥用時,可維持供水路壓力在設定的安全值之下,保持主閥上游供水壓力。其工作原理,當導閥調整為泄壓狀態時,水通過針閥、主閥控制室、球閥A、導閥、球閥B流向出口,此時主閥處于開啟狀態。當進口壓力超過導閥設定的安全值時,泄壓導閥會自動開啟,通過球閥C放出部分水,使管路泄壓。當壓力恢復到安全值時,泄壓閥自動關閉。作泄壓閥時,各球閥常開。當導閥調整為持壓狀態時,只要主閥進口水壓底于導閥設定值,導閥即關閉。主要控制室升壓,主閥關閉。當主閥上游供水壓力超過導閥排至出口,控制室將壓主閥開啟,開始供水,即保持了上游水壓。作持壓閥用時,球閥C常閉或用絲堵?lián)Q下。本產品利用水力自力控制,不需要其它裝置和能源,保養簡便,一閥多用。廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。
500X泄壓持壓閥主要閥門零件材質如小表:
零件名稱
|
材質
|
閥體、閥蓋
|
鑄鐵、鑄鋼、不銹鋼
|
閥座
|
錫青銅、不銹鋼
|
閥瓣
|
碳鋼、不銹鋼+丁腈橡膠
|
閥桿
|
鋁青鋼、鉻不銹鋼
|
膜片
|
丁腈橡膠
|
膜片壓板
|
碳鋼、不銹鋼
|
彈簧
|
不銹鋼
|
二、500X泄壓持壓閥主要外形尺寸:
公稱通徑
|
尺 寸
|
DN(mm)
|
L
|
A1
|
A
|
H1
|
H
|
20
|
150
|
130
|
333
|
463
|
557
|
25
|
160
|
130
|
333
|
463
|
557
|
32
|
180
|
130
|
333
|
463
|
557
|
40
|
200
|
140
|
343
|
516
|
610
|
50
|
203
|
140
|
343
|
516
|
610
|
65
|
216
|
140
|
355
|
520
|
625
|
80
|
241
|
145
|
360
|
537
|
642
|
100
|
270
|
155
|
400
|
596
|
750
|
125
|
300
|
165
|
420
|
653
|
808
|
150
|
330
|
180
|
435
|
709
|
864
|
200
|
400
|
205
|
480
|
805
|
1135
|
250
|
480
|
225
|
530
|
855
|
1185
|
300
|
550
|
245
|
575
|
953
|
1325
|
350
|
622
|
275
|
620
|
990
|
1385
|
400
|
685
|
285
|
668
|
1030
|
1445
|
450
|
750
|
285
|
668
|
1030
|
1445
|
500
|
811
|
410
|
780
|
750
|
1110
|
600
|
935
|
456
|
888
|
850
|
1286
|
訂貨提供產品參數:500X泄壓持壓閥
①產品使用介質
②產品工作溫度
③產品連接方式
④產品使用壓力
⑤產品是否帶附件以便我們選型報價
⑥若已經由設計單位選定產品型號,請按產品型號直接向我司銷售部訂購。
⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上海吉邁閥門專家為您審核把關。
