上海吉邁閥門制造有限公司主要生產≦Z940H電動高壓閘閥≧也是國內電動閥門生產商之一。公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將竭誠為您提供滿意的服務！

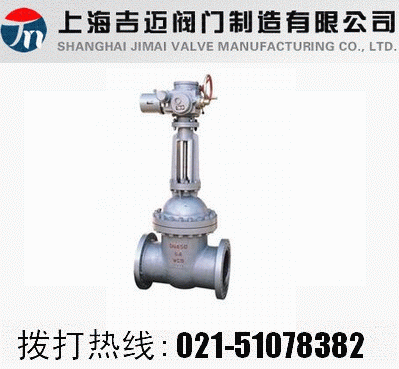

本公司生產的Z940H電動高壓閘閥介是由高精度電動執行器與高壓閘閥組成。采用法蘭或者焊接式連接，屬整體直通鑄造（鍛造）閥，電動高壓閘閥主要應用于壓力為PN25.0MPa以?xún)?nèi)的水、蒸汽、油品、過熱蒸汽的管道上，中部采用閥蓋連接，在高溫高壓工況下具有良好的密封性能。電動高壓閘閥密封面上層堆焊硬質合金，其加工后的純金屬層≥3mm，具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。
Z940H電動高壓閘閥介產品特點
1、采用中法蘭螺栓連接，支管兩端為法蘭連接結構。
2、閥座密封面采用鐵基鉻鎳不銹鋼堆焊而成，耐磨、抗擦傷性能好。
3、閥桿表面經抗蝕性氮化處理，具有良好的抗腐蝕性和抗擦傷性。
4、電動高壓閘閥的關閉和開啟由裝在閥蓋上的電動裝置來控制。電動裝置分別配有閥門專用電機、減速箱、轉矩控制機構、行程控制機構、現場操作機構，手、電動切換機構。閥門的開關均由行程控制機構調整，調整轉矩限制機構，可以在行程控制機構失靈的情況下，保護閥門。電動焊接閘閥關閉主要通過電動裝置及能夠調整的楔式雙閘板、萬向頂、夾圈等組成，借閥體內導向作升降運動。
5、電動裝置除能就地操作外，還可進行遠距離操作。
電動高壓閘閥主要設計規范
|
設計與制造
|
GB/T12234
|
|
連接端尺寸
|
結構長度
|
GB/T12221
|
|
法蘭尺寸
|
JB79
|
|
檢驗與試驗
|
JB/T9092
|
|
材 料
|
碳鋼
|
GB/T12229
|
|
不銹鋼
|
GB/T12230
|
|
標 志
|
GB/T12220
|
|
供 貨
|
JB/T7928
|
電動高壓閘閥主要零件材料
|
閥體、閥蓋
|
閥板
|
閥座
|
閥桿
|
填料
|
適用介質
|
適用溫度（≤℃）
|
|
WCB
|
WCB+D507MO
|
D577
|
2Crl3
|
柔性石墨
|
水、油品、蒸汽
|
425
|
|
ZGlCr5MO
|
ZGlCr5M0+ Stellite12
|
1Crl8Ni9+ Stellite6
|
25Cr2M01VA
|
柔性石墨
|
水、油品、蒸汽
|
550
|
|
ZGlCrl8Ni9Ti
|
Crl了Ni2
|
1Crl8Ni9+ Stellite6
|
1Crl8Ni9Ti
|
PTFE
|
硝酸類、堿類
|
200
|
|
ZG00Crl7Nil4M02
|
316L+ Stellite12
|
316L+Stel1ite6
|
316L
|
PTFE
|
尿素、甲銨液、磷酸
|
200
|
電動高壓閘閥主要性能規范
|
壓力標準
|
公稱壓力（MPa）
|
壓力級（class）
|
JIS（K）
|
|
試驗壓力（MPa）
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
150
|
300
|
600
|
10K
|
20K
|
30K
|
|
強度試驗
|
2.4
|
3.75
|
6.0
|
9.6
|
15.0
|
24.0
|
3.0
|
7.5
|
16.5
|
2.4
|
3.8
|
5.7
|
|
密封試驗
|
1.76
|
2.75
|
4.4
|
7.04
|
11.0
|
17.6
|
2.2
|
5.5
|
12.1
|
1.5
|
2.8
|
4.2
|
訂貨說明
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式（開關型，調節型）、控制信號（4-20mA,1-5V）、作用方式（電-開式，電-關式）
訂貨提供產品參數：Z940H電動高壓閘閥
①產品使用介質
②產品工作溫度
③產品連接方式
④產品使用壓力
⑤產品是否帶附件以便我們選型報價
⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。
⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上海吉邁閥門專家為您審核把關。
