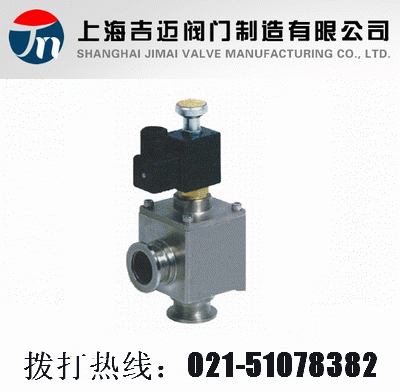

DYC-JQ型電磁真空帶充氣壓差閥產品介紹
DYC-JQ型電磁真空帶充氣壓差閥是機械真空泵安全閥，安裝于機械真空泵的進氣口，并與泵同步開啟和關閉。當泵停止工作或電源突然中斷時，閥門利用大氣壓力使閥板自動關閉，使真空系統保持真空并將大氣充入泵腔內，從而避免泵油逆向流動而污染真空系統。適用介質為純凈空氣和非腐蝕性氣體。
DYC-JQ型電磁真空帶充氣壓差閥主要技術性能
|
真空閥門適用范圍：Applicability
|
105～10-2Pa
|
|
閥門漏率：Valve Leak Rate
|
≤1.3×10-2Pa.L/S.
|
|
真空閥門適用溫度：Applicable Temperature
|
-30～+50℃
|
|
線圍溫升：Coil Temperature Rise
|
≤65℃
|
|
開閉時間：Open-close Time
|
≤3S
|
|
電源電壓：Mains Voltage
|
220V/50Hz
|
DYC-JQ型電磁真空帶充氣壓差閥主要零件材料
閥體、閥蓋、閥板：碳鋼或鋁合金
隔膜：丁腈橡膠加滌綸綢
DYC-JQ型電磁真空帶充氣壓差閥外形及連接尺寸
DYC-JQ型電磁真空帶充氣壓差閥活套法蘭連接(GB6070 圖一)
|
Model型號
|
DN
|
Do
|
D
|
D2
|
n-φc
|
A
|
H
|
|
DYC-JQ50
|
50
|
90
|
110
|
55
|
4-φ9
|
70
|
203
|
|
DYC-JQ63
|
63
|
105
|
130
|
68
|
4-φ9
|
88
|
226
|
|
DYC-JQ80
|
80
|
125
|
145
|
85
|
8-φ9
|
98
|
260
|
|
DYC-JQ100
|
100
|
145
|
165
|
105
|
8-φ9
|
108
|
282
|
|
DYC-JQ160
|
160
|
200
|
225
|
165
|
8-φ12
|
158
|
350
|
DYC-JQ型電磁真空帶充氣壓差閥快卸法蘭連接(GB4982 圖二)
|
Model真空閥門
型號
|
DN
|
D1
|
D
|
A
|
H
|
B
|
|
DYC-JQ16
|
16
|
17.2
|
30
|
40
|
160
|
55
|
|
DYC-JQ25
|
25
|
26.2
|
40
|
50
|
170
|
60
|
|
DYC-JQ32
|
32
|
34.2
|
55
|
58
|
179
|
60
|
|
DYC-JQ40
|
40
|
41.2
|
55
|
65
|
187
|
70
|
|
DYC-JQ50
|
50
|
52.2
|
75
|
70
|
203
|
85
|
DYC-JQ型電磁真空帶充氣壓差閥方體螺紋連接(JB919 圖三)
|
Model
型號
|
DN
|
Do
|
D2
|
h
|
B
|
H
|
n-d
|
|
DYC-JQ16
|
16
|
42
|
22
|
28
|
48
|
148
|
4-M5
|
|
DYC-JQ25
|
25
|
55
|
29
|
35
|
58
|
155
|
4-M6
|
|
DYC-JQ32
|
32
|
64
|
36
|
40
|
68
|
160
|
4-M6
|
|
DYC-JQ40
|
40
|
70
|
44
|
44
|
80
|
166
|
4-M6
|
|
DYC-JQ50
|
50
|
90
|
55
|
56
|
94
|
189
|
4-M8
|
|
DYC-JQ65
|
65
|
105
|
70
|
65
|
115
|
205
|
4-M8
|
|
DYC-JQ80
|
80
|
125
|
85
|
75
|
140
|
250
|
4-M8
|
|
