產品說明

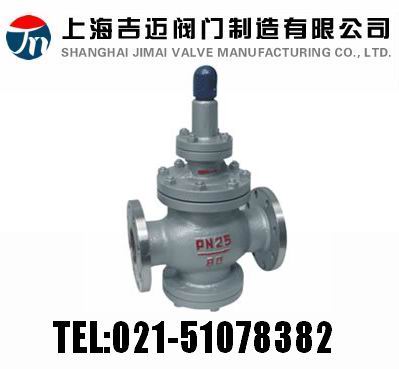

Y43H-25 型先導活塞式蒸汽減壓閥:法蘭連接形式、活塞式結構形式,閥座密封面材料為 Cr13 系不銹鋼,公稱壓力 PN25,閥體材料為 WCB 的蒸汽減壓閥。
Y43H-25 型先導活塞式蒸汽減壓閥由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。本產品在普通減壓閥基礎上作了很大改進,加大了活塞面積,改變了節流結構與密封形式,加大了過流面積等等,從而在提高靈敏度、流量、壽命等方面大大改善了性能。主要用于蒸汽管路,適用于流量大流量變化大,進口壓力變化大的蒸汽管路。
產品性能參數
Y43H-25 型先導活塞式蒸汽減壓閥主要性能參數
型號
|
PN
|
進口參數
|
出口壓力 / MPa
|
出口壓力 / MPa
|
適用介質
|
溫度 / ℃
|
壓力 / MPa
|
Y43H-25
|
25
|
≤200
|
2.5
|
0.05~1.6
|
±0.07
|
蒸汽
|
返回頁首 ⇑
產品零部件材料
Y43H-25 型先導活塞式蒸汽減壓閥零部件材料
型號
|
材料
|
閥體、上閥蓋、下閥蓋
|
主副閥瓣、主副閥座、活塞
|
主副彈簧
|
調節彈簧
|
膜片
|
活塞環
|
Y43H-25
|
WCB
|
不銹鋼
|
鉻釩鋼
|
硅錳鋼
|
不銹鋼
|
合金耐磨鑄鐵
|
返回頁首 ⇑
產品外形及結構尺寸
Y43H-25 型先導活塞式蒸汽減壓閥外形及結構尺寸
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×ød
|
H1
|
H2
|
重量 / kg
|
25
|
180
|
115
|
85
|
65
|
16
|
4×ø18
|
100
|
310
|
16
|
32
|
200
|
140
|
100
|
76
|
18
|
4×ø18
|
108
|
320
|
17
|
40
|
220
|
150
|
110
|
84
|
18
|
4×ø18
|
110
|
325
|
25
|
50
|
250
|
160
|
125
|
99
|
20
|
4×ø18
|
116
|
330
|
30
|
65
|
280
|
180
|
145
|
118
|
22
|
8×ø18
|
140
|
355
|
36
|
80
|
310
|
195
|
160
|
132
|
24
|
8×ø18
|
155
|
375
|
51
|
100
|
350
|
230
|
190
|
156
|
24
|
8×ø23
|
165
|
385
|
54
|
125
|
400
|
270
|
220
|
184
|
26
|
8×ø26
|
190
|
430
|
94
|
150
|
450
|
300
|
250
|
211
|
28
|
8×ø26
|
215
|
450
|
112
|
200
|
550
|
360
|
310
|
274
|
30
|
12×ø26
|
250
|
520
|
170
|
返回頁首 ⇑

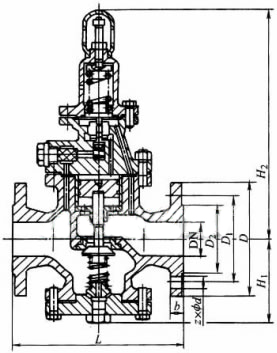

產品外形及結構尺寸示意圖
返回頁首 ⇑
聲明:本文中所有文字、數據、圖片均只適用于參考,Y43H-25 型先導活塞式蒸汽減壓閥性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-51078382。
訂貨提供產品參數:Y43H-25 型先導活塞式蒸汽減壓閥
①產品使用介質
②產品工作溫度
③產品連接方式
④產品使用壓力
⑤產品是否帶附件以便我們選型報價
⑥若已經由設計單位選定產品型號,請按產品型號直接向我司銷售部訂購。
⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上海吉邁閥門專家為您審核把關。
