上海吉邁閥門制造有限公司主要生產≦D373H、D373Y 型對夾式硬密封蝶閥≧也是國內蝶閥生產商之一。公司經營范圍:閥門,管件,流體設備的生產,加工,銷售,管道配件,建筑材料,五金交電,自控設備的銷售,從事貨物及技術的進出口業務!歡迎新老客戶來電,來函,我們將竭誠為您提供滿意的服務!
【產品用途】
D373H、D373Y 型對夾式硬密封蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構,被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上,作調節流量和載斷流體使用。
【產品特點】
1、對夾式硬密封蝶閥采用三偏心密封結構,閥座與蝶板幾乎無磨損,具有越觀越緊的密封功能
2、密封圈選用不銹鋼制作,具有金屬硬密封和彈性密封的雙重優點,無論在低溫和高溫的情況下,均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點
3、蝶板密封面采用堆焊鈷基硬質合金,密封面耐磨損,使用壽命長
4、大規格蝶板采用絎架結構,強度高,過流面積大,流阻小
5、對夾式硬密封蝶閥具有雙向密封功能,安裝時不受介質流向的限制,也不受空間位置的影響,可在任何方向安裝
6、驅動裝置可以多工位(旋轉90°或180°)安裝,便于用戶使用
【性能參數】
型號
|
D373H-10C~40
D373Y-10C~40
|
D373H-10P~40
D373Y-10P~40
|
工作壓力(MPa)
|
1.0~4.0
|
適用溫度(℃)
|
≤300
|
適用介質
|
水、油品、蒸汽等
|
材料
|
閥體、蝶板
|
鑄鋼
|
奧氏體不銹鋼
|
閥桿
|
40Cr
|
奧氏體不銹鋼
|
密封面配對材料
|
不銹鋼/不銹鋼
|
不銹鋼/司太立
|
填料
|
柔性石墨
|
聚四氟乙烯
|
主要外形和連接尺寸
公稱通徑
|
結構長度
|
外形尺寸
|
連接長度
|
H
|
D373H D373Y
|
D673H
|
D973H
|
0.6MPa
|
1.0MPa
|
mm
|
Inch
|
L
|
H1
|
A1
|
B1
|
H2
|
A2
|
B2
|
H3
|
A3
|
B3
|
D1
|
Z-d
|
D1
|
Z-d
|
50
|
2
|
43
|
112
|
350
|
180
|
200
|
625
|
245
|
72
|
530
|
250
|
255
|
110
|
4-14
|
125
|
4-18
|
65
|
2?
|
46
|
115
|
370
|
180
|
200
|
625
|
245
|
72
|
530
|
250
|
255
|
130
|
4-14
|
145
|
4-18
|
80
|
3
|
49
|
120
|
380
|
180
|
200
|
645
|
245
|
72
|
565
|
250
|
255
|
150
|
4-18
|
160
|
8-18
|
100
|
4
|
56
|
138
|
420
|
180
|
200
|
675
|
355
|
92
|
600
|
250
|
255
|
170
|
4-18
|
180
|
8-18
|
125
|
5
|
64
|
164
|
460
|
180
|
200
|
715
|
355
|
92
|
640
|
250
|
255
|
200
|
8-18
|
210
|
8-18
|
150
|
6
|
70
|
175
|
555
|
270
|
280
|
800
|
355
|
92
|
705
|
300
|
315
|
225
|
8-18
|
240
|
8-22
|
200
|
8
|
71
|
208
|
605
|
270
|
280
|
850
|
250
|
170
|
775
|
300
|
315
|
280
|
8-18
|
295
|
8-22
|
250
|
10
|
76
|
243
|
680
|
270
|
280
|
925
|
250
|
170
|
945
|
300
|
315
|
335
|
12-18
|
350
|
12-22
|
300
|
12
|
83
|
283
|
800
|
380
|
420
|
1035
|
450
|
200
|
1070
|
300
|
315
|
395
|
12-22
|
400
|
12-22
|
350
|
14
|
92
|
310
|
835
|
380
|
420
|
1070
|
450
|
220
|
1140
|
300
|
315
|
445
|
12-22
|
560
|
16-22
|
400
|
16
|
102
|
340
|
915
|
450
|
470
|
1190
|
450
|
220
|
1210
|
300
|
315
|
495
|
16-22
|
515
|
16-26
|
450
|
18
|
114
|
380
|
960
|
480
|
490
|
1250
|
650
|
280
|
1335
|
575
|
714
|
550
|
16-22
|
565
|
20-26
|
500
|
20
|
127
|
410
|
1020
|
480
|
490
|
1290
|
650
|
280
|
1415
|
575
|
714
|
600
|
20-22
|
620
|
20-26
|
600
|
24
|
154
|
470
|
1225
|
480
|
490
|
1455
|
850
|
380
|
1605
|
656
|
810
|
705
|
20-26
|
725
|
20-30
|
700
|
28
|
165
|
550
|
1355
|
640
|
660
|
1585
|
850
|
380
|
1844
|
656
|
810
|
810
|
24-26
|
840
|
24-30
|
800
|
32
|
190
|
640
|
1470
|
640
|
660
|
1700
|
1250
|
380
|
2040
|
656
|
810
|
920
|
24-30
|
950
|
24-33
|
900
|
36
|
203
|
710
|
1545
|
750
|
860
|
1965
|
1250
|
380
|
2255
|
785
|
863
|
1020
|
24-30
|
1050
|
28-33
|
1000
|
40
|
216
|
770
|
1795
|
850
|
900
|
2015
|
1250
|
380
|
2380
|
785
|
863
|
1120
|
28-30
|
1160
|
28-36
|
1200
|
48
|
254
|
890
|
1965
|
850
|
900
|
2250
|
1250
|
380
|
2640
|
785
|
863
|
1340
|
32-33
|
1380
|
32-39
|

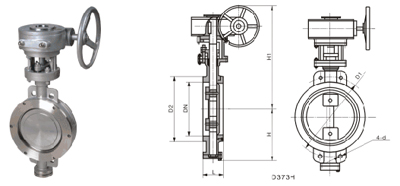

【結構圖片】
聲明:本文中所有文字、數據、圖片均只適用于參考,D373H、D373Y 型對夾式硬密封蝶閥性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-51078382。
訂貨提供產品參數:D373H、D373Y 型對夾式硬密封蝶閥
①產品使用介質
②產品工作溫度
③產品連接方式
④產品使用壓力
⑤產品是否帶附件以便我們選型報價
⑥若已經由設計單位選定產品型號,請按產品型號直接向我司銷售部訂購。
⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上海吉邁閥門專家為您審核把關。
